چگونه می توان خصوصیات پویا میله پیستون را تحلیل کرد؟

تجزیه و تحلیل ویژگی های پویا یک میله پیستون یک جنبه مهم در زمینه مهندسی مکانیک است ، به خصوص برای تأمین کننده میله پیستون مانند من. میله های پیستون نقش مهمی در کاربردهای مختلف مانند سیلندرهای هیدرولیک ، موتورهای اتومبیل و ماشین آلات صنعتی دارند. درک ویژگی های پویا آنها به اطمینان از عملکرد بهینه ، قابلیت اطمینان و ماندگاری سیستمهایی که بخشی از آنها هستند کمک می کند. در این وبلاگ ، برخی از روش ها و ملاحظات کلیدی را برای تجزیه و تحلیل ویژگی های پویا یک میله پیستون به اشتراک می گذارم.

1. درک اصول اولیه پویایی میله پیستون

قبل از بررسی روشهای تجزیه و تحلیل ، درک روشنی از پدیده های پویا اساسی مرتبط با میله های پیستون ضروری است. یک میله پیستون در حین کار خود نیروها و حرکات مختلفی را تجربه می کند. این شامل نیروهای محوری به دلیل اختلاف فشار در سیلندر ، نیروهای جانبی ناشی از سوء استفاده یا بارهای جانبی و نیروهای اینرسی ناشی از شتاب و کاهش پیستون است.

رفتار پویا یک میله پیستون را می توان از نظر لرزش ، توزیع استرس و زندگی خستگی آن توصیف کرد. لرزش می تواند منجر به سر و صدا ، سایش و حتی عدم موفقیت میله پیستون و سایر اجزای موجود در سیستم شود. تجزیه و تحلیل توزیع استرس در شناسایی مناطق مهم که در آن میله احتمالاً استرس زیادی را تجربه می کند ، کمک می کند که می تواند باعث تغییر شکل یا ترک خوردگی شود. پیش بینی زندگی خستگی برای اطمینان از اینکه میله پیستون می تواند در برابر بار مکرر در طول عمر خدمات مورد نظر خود مقاومت کند ، بسیار مهم است.

2. روشهای تجربی برای تجزیه و تحلیل پویا

2.1 تست ارتعاش

آزمایش لرزش یک روش آزمایشی متداول برای تجزیه و تحلیل ویژگی های پویا یک میله پیستون است. در این روش ، میله پیستون با استفاده از یک نیروی خارجی ، مانند شاکر یا چکش ضربه ، هیجان زده می شود و ارتعاشات حاصل با استفاده از شتاب سنج اندازه گیری می شوند. از داده های ارتعاش اندازه گیری شده می توان برای تعیین فرکانس های طبیعی ، شکل حالت و نسبت های میرایی میله پیستون استفاده کرد.

فرکانس های طبیعی فرکانس هایی است که میله پیستون بدون هیچ گونه تحریک خارجی آزادانه لرزش می یابد. اشکال حالت الگوی تغییر شکل میله را در هر فرکانس طبیعی توصیف می کند. نسبت میرایی نشان دهنده توانایی میله در از بین بردن انرژی و کاهش لرزش است. با مقایسه نتایج تجربی با پیش بینی های نظری ، مهندسان می توانند طراحی میله پیستون را تأیید کرده و هرگونه مسائل بالقوه را شناسایی کنند.

2.2 اندازه گیری سنج فشار

اندازه گیری فشار سنج یکی دیگر از روشهای مهم آزمایشی برای تجزیه و تحلیل توزیع استرس در میله پیستون است. سنجهای کرنش سنسورهای کوچکی هستند که برای اندازه گیری فشار محلی به سطح میله وصل شده اند. مهندسان با اندازه گیری کرنش در مکانهای مختلف روی میله ، می توانند استرس را با استفاده از قانون هوک محاسبه کنند.

این روش امکان اندازه گیری مستقیم استرس در مناطق بحرانی میله پیستون ، مانند فیله ها و بخش های نخ را فراهم می کند. از داده های استرس اندازه گیری شده می توان برای ارزیابی قدرت میله و بهینه سازی طراحی آن برای کاهش غلظت استرس استفاده کرد.

3. روشهای عددی برای تجزیه و تحلیل پویا

3.1 تجزیه و تحلیل عناصر محدود (FEA)

تجزیه و تحلیل عناصر محدود یک روش عددی قدرتمند برای تجزیه و تحلیل ویژگی های پویا میله پیستون است. در FEA ، میله پیستون به تعداد زیادی از عناصر کوچک تقسیم می شود و معادلات حرکت برای هر عنصر حل می شود. این امکان تجزیه و تحلیل دقیق توزیع استرس ، لرزش و تغییر شکل میله را در شرایط بارگذاری مختلف فراهم می کند.

نرم افزار FEA می تواند هندسه پیچیده و خصوصیات مواد میله پیستون و همچنین تعامل با سایر اجزای موجود در سیستم را شبیه سازی کند. با استفاده از FEA ، مهندسان می توانند قبل از تولید رفتار میله پیستون را پیش بینی کنند که می تواند در فرآیند طراحی باعث صرفه جویی در وقت و هزینه شود.

3.2 تجزیه و تحلیل دینامیک چند جانبه

تجزیه و تحلیل دینامیک چند جانبه برای تجزیه و تحلیل رفتار پویا یک میله پیستون در یک سیستم مکانیکی کامل استفاده می شود. این روش تعامل بین میله پیستون و سایر مؤلفه ها مانند پیستون ، سیلندر و میله اتصال را در نظر می گیرد.

در تجزیه و تحلیل دینامیک چند جانبه ، مؤلفه ها به عنوان بدنهای سفت و سخت یا انعطاف پذیر مدل می شوند و معادلات حرکت با استفاده از روشهای ادغام عددی حل می شوند. این امکان را برای تجزیه و تحلیل نیروهای پویا ، گشتاور و حرکات موجود در سیستم و همچنین ارزیابی عملکرد و قابلیت اطمینان میله پیستون در شرایط عملیاتی واقعی فراهم می کند.

4. ملاحظات مربوط به انواع مختلف میله های پیستون

4.1میله پیستون توخالی دقیق CK45

میله های پیستون توخالی دقیق CK45 به دلیل مقاومت بالا و ماشینکاری خوب ، در سیلندرهای هیدرولیک به طور گسترده ای مورد استفاده قرار می گیرند. هنگام تجزیه و تحلیل ویژگی های پویا این میله ها ، باید به تأثیر ساختار توخالی بر توزیع استرس و لرزش توجه ویژه ای داشته باشد. بخش توخالی می تواند وزن میله را کاهش دهد ، اما ممکن است بر سختی و فرکانس های طبیعی آن نیز تأثیر بگذارد.

4.2میله پیستون توخالی CK45

مشابه میله پیستون توخالی دقیق ، میله پیستون توخالی CK45 نیز دارای ساختار توخالی است. با این حال ، فرآیند تولید و الزامات برنامه ممکن است متفاوت باشد. در تجزیه و تحلیل پویا ، سطح سطح ، ضخامت دیواره و توزیع استرس داخلی میله باید با دقت در نظر گرفته شود.

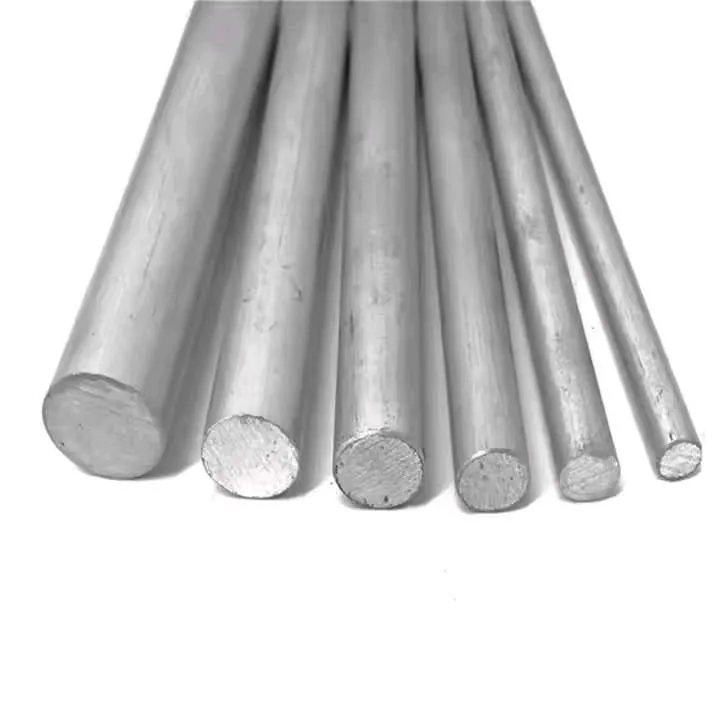

4.3304 میله پیستون فولادی ضد زنگ

304 میله پیستون از جنس استنلس استیل به دلیل مقاومت در برابر خوردگی و خصوصیات مکانیکی خوب شناخته شده است. هنگام تجزیه و تحلیل خصوصیات پویا این میله ها ، خواص ماده مانند مدول کشش و قدرت عملکرد باید به طور دقیق مشخص شود. مقاومت در برابر خوردگی میله نیز ممکن است بر عملکرد پویا طولانی مدت آن ، به ویژه در محیط های سخت تأثیر بگذارد.

5. اهمیت تجزیه و تحلیل پویا برای تأمین کننده میله پیستون

به عنوان یک تأمین کننده میله پیستون ، تجزیه و تحلیل پویا میله های پیستون از اهمیت بالایی برخوردار است. این به اطمینان از کیفیت و عملکرد محصولات ما کمک می کند. با تجزیه و تحلیل دقیق خصوصیات پویا ، می توانیم طراحی میله های پیستون را برای برآورده کردن نیازهای خاص مشتریان خود بهینه کنیم.

تجزیه و تحلیل پویا همچنین به ما امکان می دهد تا در مراحل اولیه فرایند طراحی ، مشکلات احتمالی را شناسایی کنیم که می تواند خطر خرابی محصول را کاهش داده و رضایت مشتری را بهبود بخشد. علاوه بر این ، به ما کمک می کند تا با تهیه میله های پیستونی با کیفیت بالا که می توانند در برابر شرایط عملیاتی خواستار مقاومت در برابر بازار باشیم ، در بازار رقابت کنیم.

6. نتیجه گیری و فراخوانی به عمل

در نتیجه ، تجزیه و تحلیل ویژگی های پویا یک میله پیستون یک کار پیچیده اما اساسی است. با استفاده از ترکیبی از روشهای تجربی و عددی ، می توانیم درک کاملی از رفتار میله پیستون را در شرایط بارگذاری مختلف بدست آوریم. از این دانش می توان برای بهینه سازی طراحی ، بهبود عملکرد و اطمینان از قابلیت اطمینان میله های پیستون استفاده کرد.

اگر به میله های پیستون ما علاقه دارید ، از جملهمیله پیستون توخالی دقیق CK45بامیله پیستون توخالی CK45وت304 میله پیستون فولادی ضد زنگ، و می خواهم در مورد الزامات خاص خود بحث کنید ، لطفاً برای تهیه و مذاکره با ما تماس بگیرید. ما متعهد هستیم که بهترین راه حل ها را برای نیازهای مهندسی مکانیک خود در اختیار شما قرار دهیم.

منابع

• کریگ ، RR (2006). دینامیک ساختاری: مقدمه ای برای روش های رایانه. جان ویلی و پسران.
• Shigley ، JE ، Mischke ، CR ، & Budynas ، RG (2004). طراحی مهندسی مکانیک. مک گرا - هیل.
• Rao ، SS (2010). ارتعاشات مکانیکی. سالن پیرسون پرنتیس.
