چگونه صافی سطح میله کروم را اندازه گیری کنیم؟

مسطح بودن سطح یک پارامتر کیفیت حیاتی برای میله های کروم است که به طور گسترده در صنایع مختلف از جمله خودروسازی، ماشین آلات و هیدرولیک استفاده می شود. به عنوان تامین کننده میله های کروم، اطمینان از مسطح بودن با کیفیت بالا محصولات ما از اهمیت بالایی برخوردار است. در این پست وبلاگ، چند روش موثر برای اندازه گیری صافی سطح میله های کروم را به اشتراک می گذارم.

چرا صافی سطح میله های کروم را اندازه گیری کنیم؟

قبل از پرداختن به روش‌های اندازه‌گیری، لازم است بدانیم چرا مسطح بودن سطح اهمیت دارد. میله‌های کروم اغلب در برنامه‌هایی استفاده می‌شوند که دقت در آنها مهم است. به عنوان مثال، در سیلندرهای هیدرولیک، یک میله کرومی با صافی ضعیف می تواند منجر به آب بندی ناهموار، کاهش راندمان و افزایش سایش و پارگی سایر اجزا شود. در صنعت خودرو، میله های اتصال پیستون موتور، مانند مامیله های اتصال پیستون موتور، برای اطمینان از عملکرد صاف و عملکرد مطلوب، باید صافی سطح عالی داشته باشد. اگر صافی در حد مطلوب نباشد، می‌تواند باعث ایجاد مشکلاتی مانند لرزش، صدا و حتی اختلال در عملکرد موتور شود.

روش های رایج برای اندازه گیری صافی سطح

1. روش Stightedge و Feeler Gauge

این یک روش ساده و مقرون به صرفه برای اندازه گیری صافی میله کرومی است. راسته یک نوار دقیق ساخته شده با سطح بسیار صاف است. راسته را در امتداد طول میله کرومی، در صورت امکان در جهات مختلف قرار دهید. سپس از سنج حسگر برای اندازه گیری شکاف بین سطح صاف و سطح میله استفاده می شود.

• مراحل:
  • ابتدا سطح میله کرومی را تمیز کنید تا از اندازه گیری دقیق اطمینان حاصل کنید. هر گونه کثیفی یا زباله می تواند بر نتایج تأثیر بگذارد.
  • صافی را محکم روی سطح میله قرار دهید. اطمینان حاصل کنید که در برخی نقاط در تماس کامل با میله است.
  • گیج حسگر را در بزرگترین شکاف بین راسته و میله قرار دهید. ضخامت سنج حسگر را که فقط می تواند در شکاف قرار بگیرد را ثبت کنید. این مقدار نشان دهنده حداکثر انحراف از صافی در آن ناحیه خاص است.
  • این فرآیند را در چندین مکان در طول و محیط میله تکرار کنید تا درک جامعی از صافی سطح بدست آورید.

با این حال، این روش دارای محدودیت هایی است. عمدتاً برای تشخیص خطاهای صافی نسبتاً بزرگ مناسب است و ممکن است برای کاربردهای با دقت بالا به اندازه کافی دقیق نباشد.

2. روش تخت نوری

تخت های نوری دیسک های شیشه ای صیقلی یا کوارتز دقیق با سطوح بسیار صاف هستند. هنگامی که یک تخت نوری روی یک میله کرومی قرار می گیرد، یک الگوی تداخلی به دلیل تعامل امواج نور بین سطح تخت و میله ایجاد می شود. با تجزیه و تحلیل این الگوی تداخل می توان صافی میله را تعیین کرد.

• مراحل:
  • سطح صاف نوری و سطح میله کرومی را کاملاً تمیز کنید.
  • تخت نوری را با زاویه کمی روی سطح میله قرار دهید. همانطور که تخت نوری با میله تماس می گیرد، امواج نور هم از سطح صاف و هم از سطح میله منعکس می شوند.
  • حاشیه های تداخل را رعایت کنید. این حاشیه ها خطوطی با ضخامت مساوی از شکاف هوا بین تخت نوری و میله هستند. برای یک سطح کاملا صاف، حاشیه ها باید صاف و یکنواخت باشند. انحراف در شکل و فاصله حاشیه ها نشان دهنده خطای صافی است.
  • برای اندازه گیری دقیق عرض و انحنای حاشیه ها از ذره بین یا میکروسکوپ استفاده کنید. بر اساس خواص شناخته شده تخت نوری و ویژگی های الگوی تداخل، می توان صافی سطح میله را محاسبه کرد.

روش تخت نوری دقت بالایی ارائه می دهد، اما برای به دست آوردن نتایج دقیق به تجهیزات تخصصی و محیط نسبتاً کنترل شده نیاز دارد.

3. دستگاه اندازه گیری مختصات (CMM)

CMM یک دستگاه اندازه گیری بسیار پیشرفته است که می تواند مختصات سه بعدی نقاط روی سطح میله کرومی را با دقت اندازه گیری کند.

• مراحل:
  • ابتدا میله کروم را روی میز کار CMM محکم کنید. مطمئن شوید که به درستی تراز شده است تا از خطاهای اندازه گیری جلوگیری شود.
  • سپس پروب CMM در امتداد سطح میله حرکت داده می شود و نقاط داده را جمع آوری می کند. کاوشگر می تواند سطح را در تعداد زیادی از نقاط لمس کند، که امکان نقشه برداری دقیق از سطح میله را فراهم می کند.
  • سپس داده های جمع آوری شده توسط نرم افزار CMM پردازش می شود. این نرم افزار می تواند یک مدل سه بعدی از سطح میله تولید کند و پارامترهای مختلف مسطح بودن، مانند ارتفاع قله به دره، زبری ریشه - میانگین - مربع (RMS) و انحراف صافی را محاسبه کند.

CMM نتایج اندازه گیری با دقت بالا را ارائه می دهد و می تواند هندسه های پیچیده را مدیریت کند. با این حال، این روش گران قیمت و نسبتاً زمان بر است.

عوامل موثر بر دقت اندازه گیری

هنگام اندازه گیری صافی سطح میله های کروم، عوامل متعددی می توانند بر دقت نتایج تأثیر بگذارند.

• شرایط محیطی: دما، رطوبت و ارتعاش همگی می توانند بر اندازه گیری تاثیر بگذارند. به عنوان مثال، تغییرات دما می تواند باعث انبساط یا انقباض میله کروم و تجهیزات اندازه گیری شود که منجر به خطاهای اندازه گیری می شود. اندازه گیری میله ها در محیطی کنترل شده با دما و رطوبت پایدار توصیه می شود.
• آلودگی سطحی: هرگونه کثیفی، روغن یا زباله روی سطح میله می تواند خوانش نادرست ایجاد کند. بنابراین، تمیز کردن کامل سطح میله قبل از اندازه گیری بسیار مهم است.
• مهارت اپراتور: مهارت و تجربه اپراتور نیز نقش مهمی دارد. موقعیت نادرست تجهیزات اندازه گیری یا مدیریت نادرست داده ها می تواند منجر به نتایج نادرست شود. آموزش صحیح اپراتورها برای اطمینان از اندازه گیری های قابل اعتماد ضروری است.

کنترل کیفیت در تولید میله کروم ما

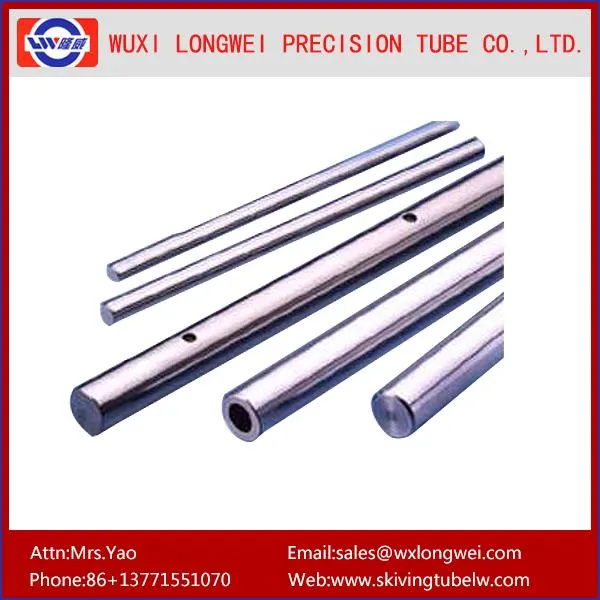

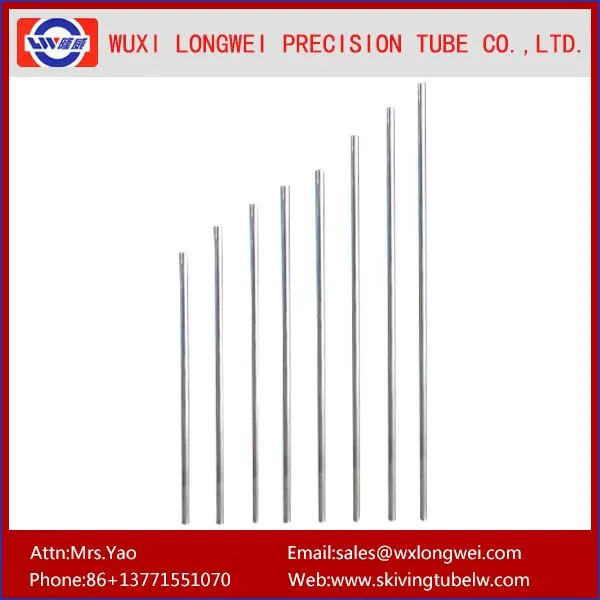

به عنوان یک تامین کننده میله کروم، ما یک سیستم کنترل کیفیت دقیق در محل داریم. پس از تولید میله های کروم مانند مامیله پیستون دقیق هیدرولیک فولاد ضد زنگ 304وقطب دو پیستونی سیلندر CK45 ST52، برای اندازه گیری صافی سطح از ترکیبی از روش های ذکر شده استفاده می کنیم. ما با یک بازرسی اولیه با استفاده از روش گیج راسته و حسگر شروع می کنیم تا به سرعت مشکلات اصلی صافی را شناسایی کنیم. سپس، برای نیازهای با دقت بالاتر، از روش تخت نوری یا CMM استفاده می کنیم.

ما همچنین کالیبراسیون دوره ای تجهیزات اندازه گیری خود را برای اطمینان از صحت آن انجام می دهیم. علاوه بر این، ما تیمی از مهندسین کنترل کیفیت مجرب داریم که کل فرآیند تولید و نتایج اندازه گیری را نظارت می کنند تا تضمین کنند که میله های کروم ما بالاترین استانداردهای کیفیت را دارند.

نتیجه گیری

اندازه گیری صافی سطح میله های کروم گامی مهم در تضمین کیفیت و عملکرد آنهاست. روش‌های مختلف، مانند روش گیج مستقیم و حسگر، روش تخت نوری و CMM، سطوح مختلفی از دقت و پیچیدگی را ارائه می‌دهند. به عنوان تامین کننده میله کروم، ما متعهد به ارائه محصولات با کیفیت بالا از طریق کنترل کیفیت دقیق و اندازه گیری دقیق صافی هستیم.

اگر در بازار میله های کروم با کیفیت بالا هستید و می خواهید در مورد نیازهای خاص خود صحبت کنید، ما خوشحالیم که در یک گفتگوی دقیق شرکت می کنیم. برای کسب اطلاعات بیشتر و بحث های مربوط به تدارکات در تماس باشید. ما مطمئن هستیم که محصولات ما انتظارات شما را برآورده خواهند کرد و فراتر خواهند رفت.

مراجع

• "تکنیک های اندازه گیری برای مهندسی دقیق" نوشته جان دو
• کتاب اندازه گیری سطحی نوشته جین اسمیت
